轉盤軸承是一種能夠同時承受較大的軸向負荷、徑向負荷和傾覆力矩等綜合載荷，集支承、旋轉、傳動、固定等多種功能于一身的特殊結構的大型軸承。一般情況下，轉盤軸承自身均帶有安裝孔、潤滑油和密封裝置，可以滿足各種不同工況條件下工作的各類主機的不同需求；另一方面，轉盤軸承本身具有結構緊湊、引導旋轉方便、安裝簡便和維護容易等特點，被廣泛用于起重運輸機械、采掘機、建筑工程機械、港口機械、風力發電、醫療設備、雷達和導彈發射架等大型回轉裝置上。

一、軸承的使用

軸承的潤滑

轉盤軸承大多在重載低速的工況條件下工作，一般情況下采用充填潤滑脂的潤滑形式對軸承施以潤滑均可取得極為滿意的效果，常用的潤滑脂有鈣基潤滑脂、鋰基潤滑脂、鋁基潤滑脂、及高溫潤滑脂等，用戶可根據具體情況選擇最適宜的潤滑脂。

軸承的密封

轉盤軸承的密封一方面是為了防止已充填的潤滑脂向外泄漏，另一方面是為了防止外界的塵埃、雜質及水份侵入軸承內部而影響其正常工作。由于轉盤軸承大多處于重載低速下工作，故軸承的密封型式采用橡膠密封圈和迷宮式密封兩種結構。而橡膠密封式結構本身具有結構簡單、占用空間小，密封性能可靠等優點而得到了廣泛的應用，但其不足之處是在高溫狀態時橡膠密封唇易早期老化而喪失密封性，故在高溫工況條件下工作的轉盤軸承宜采用迷宮式密封。

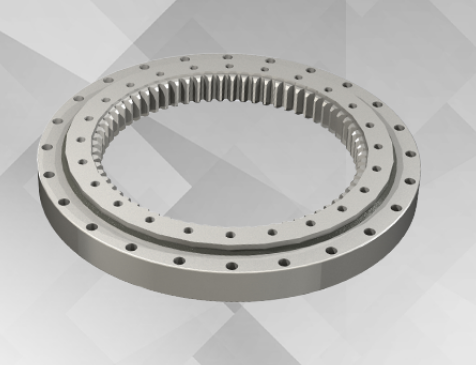

軸承樣片

1、三排組合滾子轉盤軸承(回轉支承)

三排滾柱式回轉支承具有三個座圈上下及徑向滾道各自分開，使得每一排滾柱的負載都能確切地加以確定，能夠同時承受各種載荷，是四種產品中承載能力最大的一種，軸、徑向尺寸都較大結構牢固，特別適用于要求較大直徑的重型機械，如斗輪式挖掘機、輪式起重機、船用起重機、鋼包回轉及大噸位汽車起重機等機械上。

2、雙排角接觸球轉盤軸承（回轉支承）

雙排球式回轉支承具有三個座圈，滾道須特殊設計。雙排球式回轉支承的軸向、徑向尺寸都比較大，結構堅固，特別適用于要求中等以上直徑的塔式起重機、汽車起重機等裝卸機械上。

二、軸承的安裝特點

轉盤軸承安裝前，先要對主機的安裝面進行檢查，要求支承件應具有足夠的強度，連接面應機械加工，表面平整無雜物和毛刺。對于無法進行機械加工達到所要求的平面度的，可以采用注入強度大的特殊塑料做填充物，來保證安裝平面的精度和用以減振。

轉盤軸承的套圈有淬火軟帶區，這在套圈的端面上均有標記“S”，安裝時應使該軟帶位置置于非負荷區或非經常負荷區(塞子孔總是位于軟帶處)。

安裝轉盤軸承時，應先進行徑向定位，交叉擰緊安裝螺栓，并檢查軸承的回轉情況。擰緊螺栓時應有足夠的預緊力，其預緊力應為螺栓材料屈服極限的70%。安裝螺栓應配用調質平墊圈而嚴禁使用彈簧墊圈。
